01
什么是裝配式建筑？
裝配式建筑是指在工廠化生產的部品部件，在施工現場通過組裝和連接而成的建筑。相對于現在仍然在施工當中占主流的現澆建筑來說，裝配式建筑是把一部分原來通過現澆成型的構配件，比如梁、柱、板，拿到工廠去生產，生產之后再運到工地來組裝，把它的節點做好，然后采用一部分的現場澆筑將這兩部分結合起來，形成一個完整的建筑。衡量裝配式建筑的水平，還有個裝配率的問題，到底有多少構件拿到工廠組裝了，現場的濕作業量減少了多少，都代表了裝配式建筑的技術水平。
02
為什么要大力推廣裝配式建筑？
裝配式建筑是建造方式的一種改革，更是建筑業落實黨中央、國務院提出的推動供給側結構性改革的一個重要舉措。目前的建筑產品基本上是以現澆為主，形式單一，可供選擇的方式不多，一定會影響產品的建造速度、產品質量和使用功能。從20世紀40年代開始，經過五、六十年的發展，裝配式建筑的技術從國際上看已經成熟了，而我們近幾年來雖然在積極努力地探索發展裝配式建筑，但是從總體上講，裝配式建筑的比例和規模還不盡如人意，這也正是在當前的形勢下，我們大力推廣裝配式建筑的一個基本考慮。
03
發展裝配式建筑需解決什么問題？
走進項目 我市新會區同慶路某新建高層住宅為裝配式建筑示范項目，采用剪力墻結構體系，建筑高度98.8米。該樓棟2至33層應用PC裝配式建筑體系，應用面積14958平方米。依據廣東省《裝配式建筑評價標準》的相關要求，主要裝配式建筑體系包含：預制凸窗、預制陽臺、預制疊合樓板、預制空調板、預制樓梯及樓梯隔墻、ALC內隔墻、集成廚衛和BIM技術應用。該樓棟裝配率達到50%以上，滿足廣東省《裝配式建筑評價標準》，被廣東省建設工程綠色與裝配式發展協會認定為廣東省裝配式建筑（基本級·設計階段）。 裝配式建筑設計有何特色？ 01 標準化設計 標準層采用2個標準戶型，1個核心筒，采用標準化設計。項目采用的預制構件包括預制凸窗、預制陽臺、預制疊合樓板、預制空調板、預制樓梯及樓梯隔墻、ALC內隔墻，同時外墻除預制構件以外，全部采用現澆混凝土外墻，提高工業化程度，發揮工業化優勢。

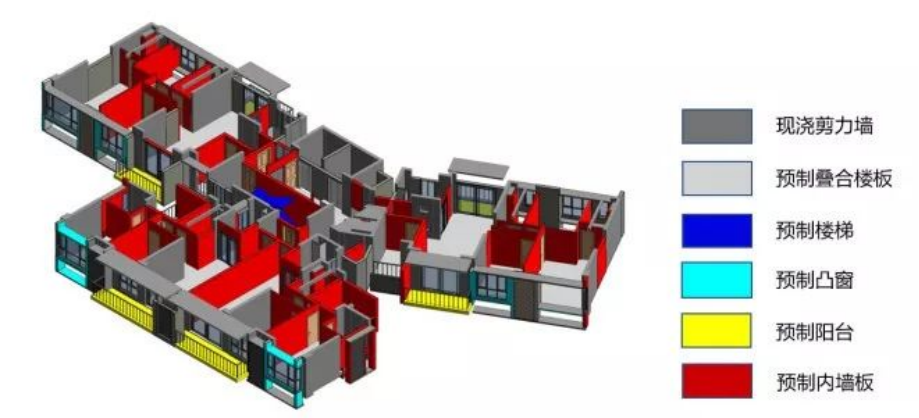

▲標準層工業化三維圖

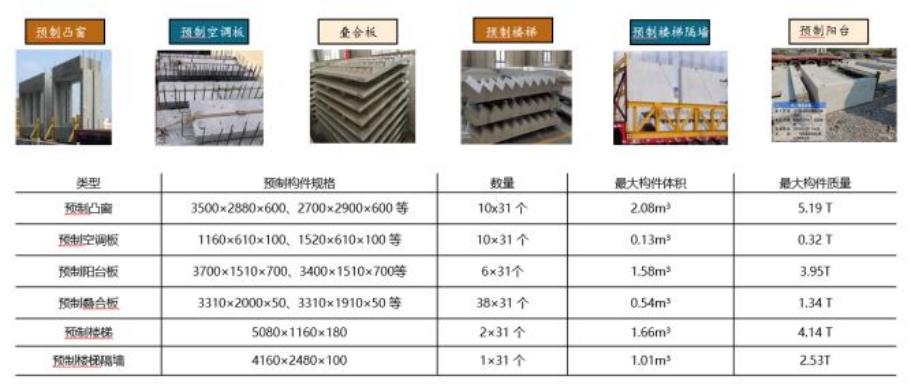

▲預制構件拆分

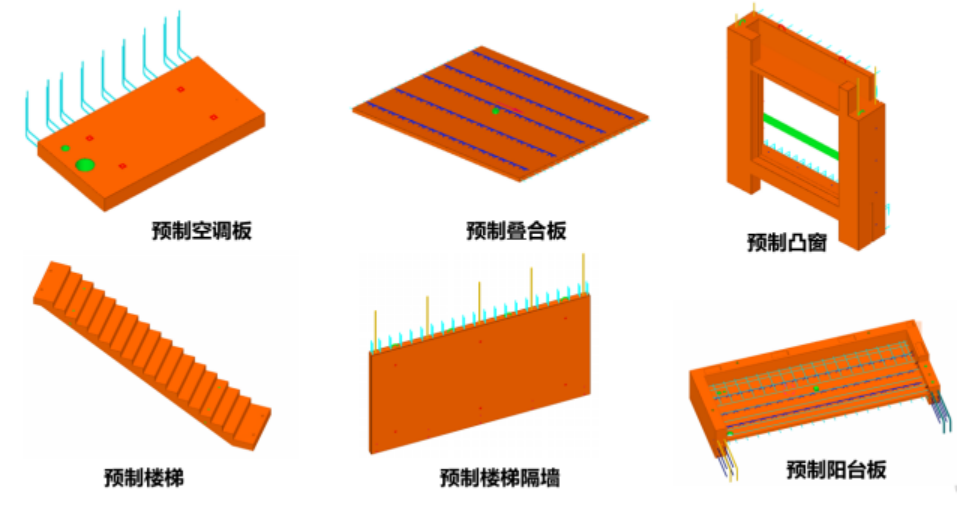

▲預制構件三維視圖
02 ALC內隔墻 采用蒸壓加氣混凝土（ALC）內隔墻，強度等級B06 A5.0,槽口形式為平口，板配筋為單網片。內隔墻厚度為200mm、100mm，采用100mm及90mm厚ALC板安裝，安裝采用管卡豎裝板工法。

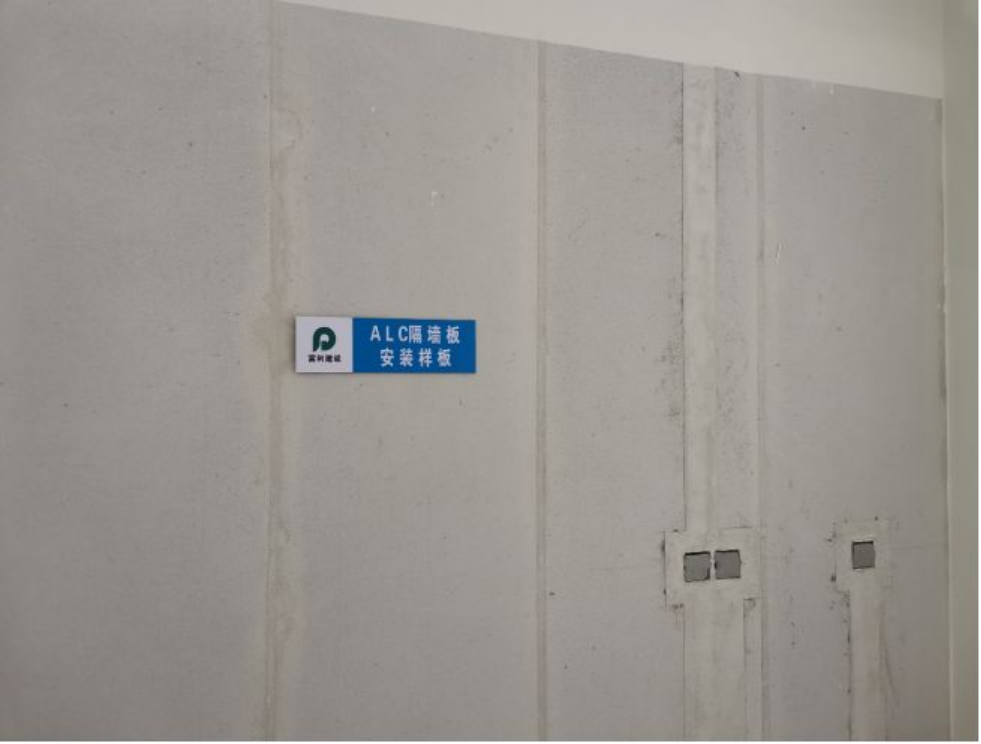

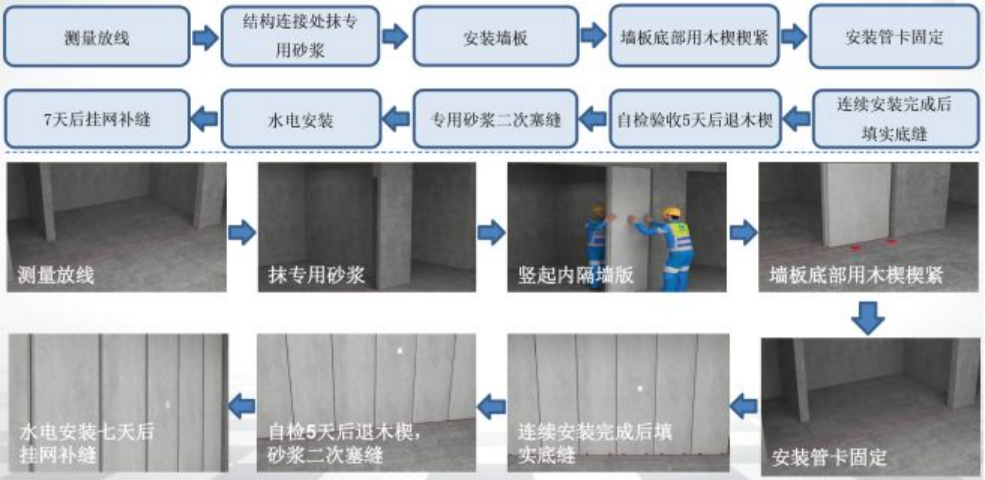

▲ALC內隔墻安裝工藝及效果
03 裝配式裝修 采用裝配式裝修，主要包含整體衛浴和廚房。整體廚房是指整體設計，整體施工裝修的全套廚房系統，包含地面、墻面、天花和功能模塊，所有工序均采用干法施工，快速拼裝完成。
整體衛浴是采用新型復合材料在工廠通過大型模具模壓成型，以防水底盤、壁板、頂板為主體，配套洗漱、如則沐浴設施和上下水系統、電路系統，在現場進行干法裝配的衛生間。整體衛浴采用干法施工，標準化及規范化的高效率裝配方式，可徹底解決衛生間滲漏問題，真正實現建筑的工業化。

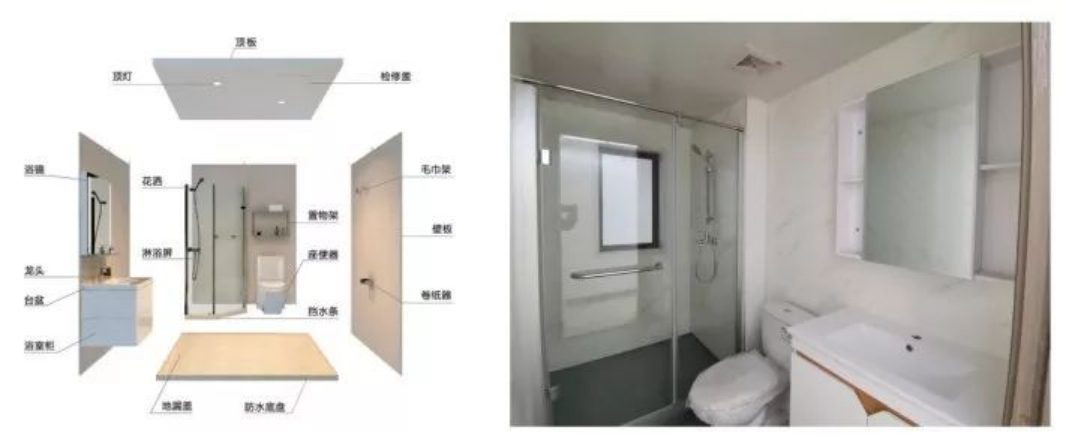

▲禧屋整體衛浴基本結構
裝配式建筑技術應用有何優勢？ 01 工業化生產 預制構件標準化生產，針對構件生產的重難點問題提前制定風險防控措施，構件生產全流程各個步驟制定相應的檢驗內容和檢驗標準，全程可視化驗收。

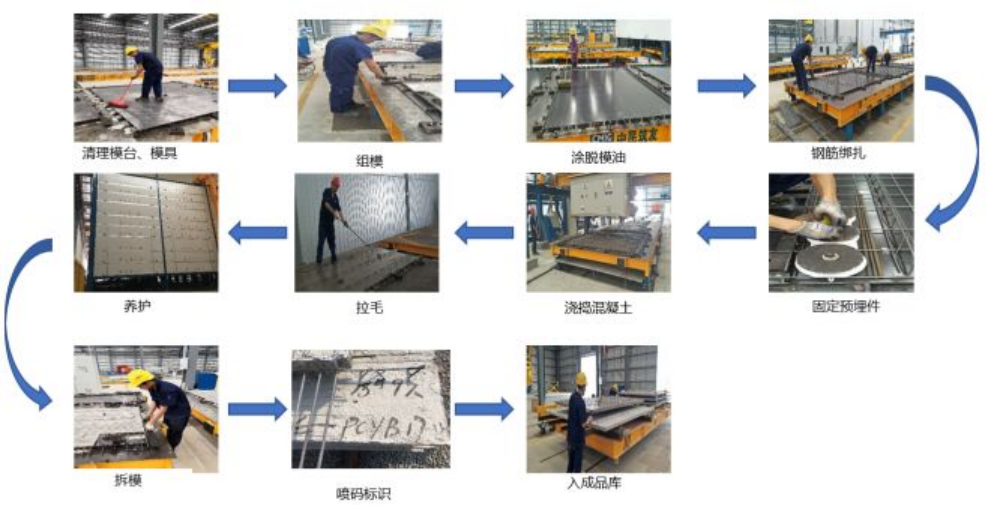

▲預制構件標準化生產流程
02 標準層預制構件吊裝與施工 預制構件吊裝前，策劃標準層施工流程，以及凸窗、陽臺、空調板、疊合板的吊裝順序。搭建PC裝配式建筑質量管控體系：建設單位主導，構件廠、監理單位和總包單位多方聯動配合，共同推進標準動作落地，保證PC裝配式建筑施工質量。

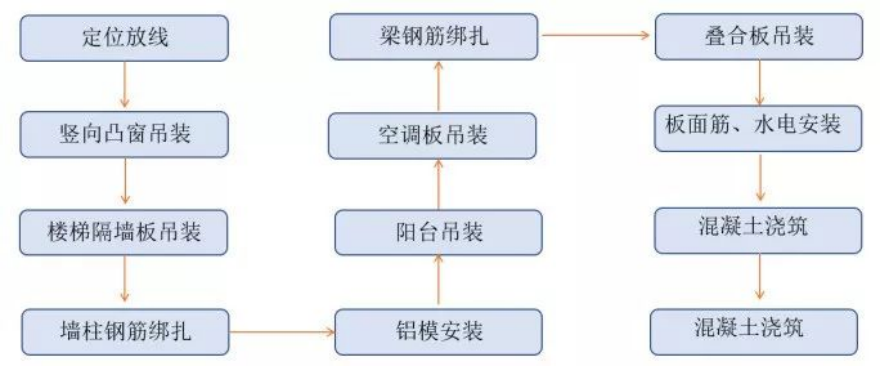

▲PC標準層施工流程

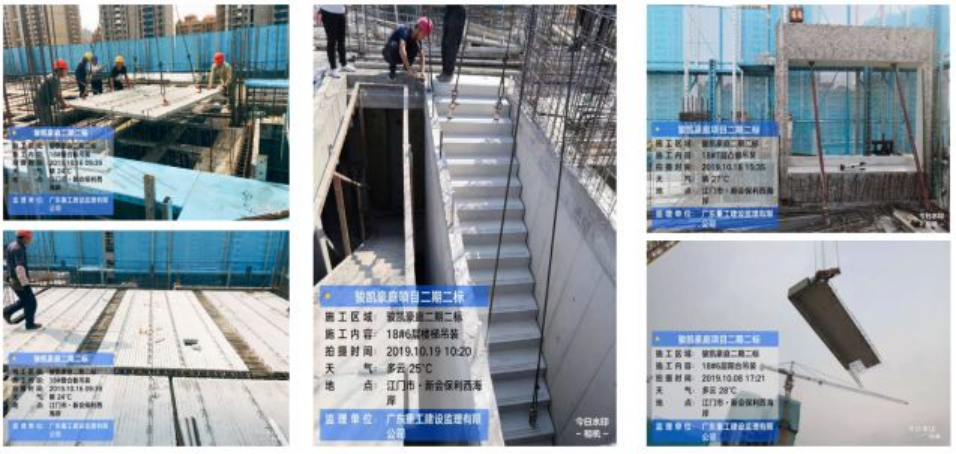

▲PC標準層預制構件吊裝

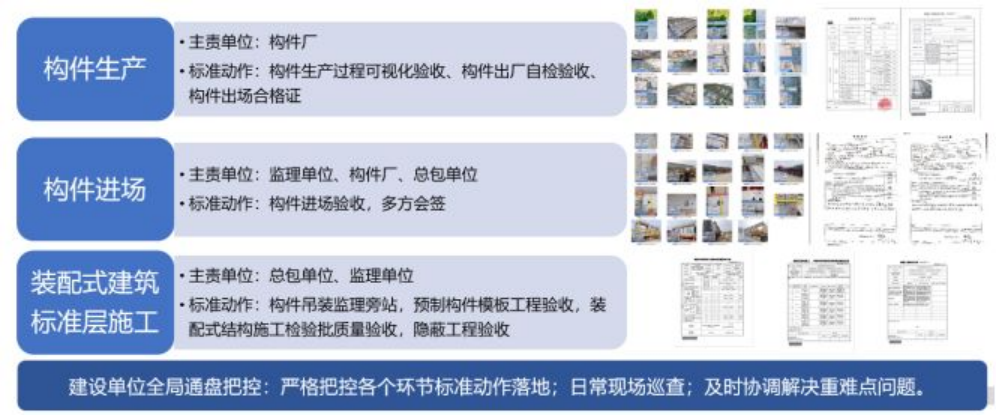

▲PC標準層施工質量管控體系
03 BIM全流程模擬與管控 BIM技術的應用貫穿整個項目的方案設計，施工仿真模擬，碰撞檢查，構件的設計、生產、運輸、施工全生命周期。本項目應用BIM技術，實現標準化設計、工廠化生產、裝配化施工、一體化裝修、信息化管理。

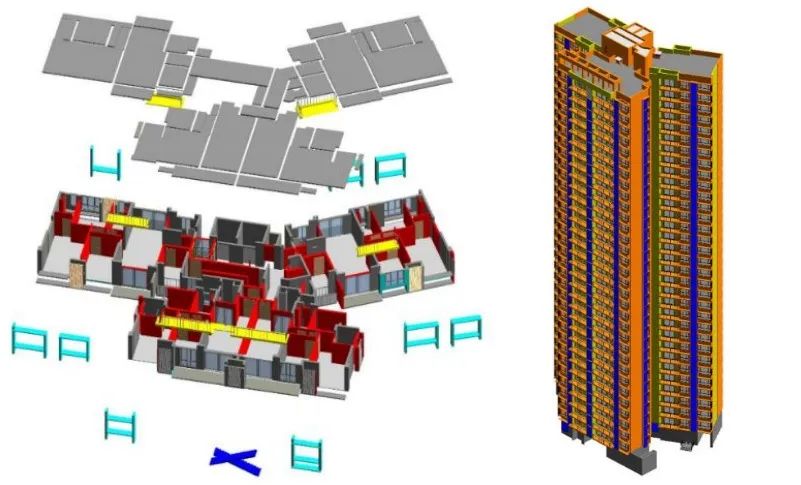

▲B(niǎo)IM裝配式建筑模型

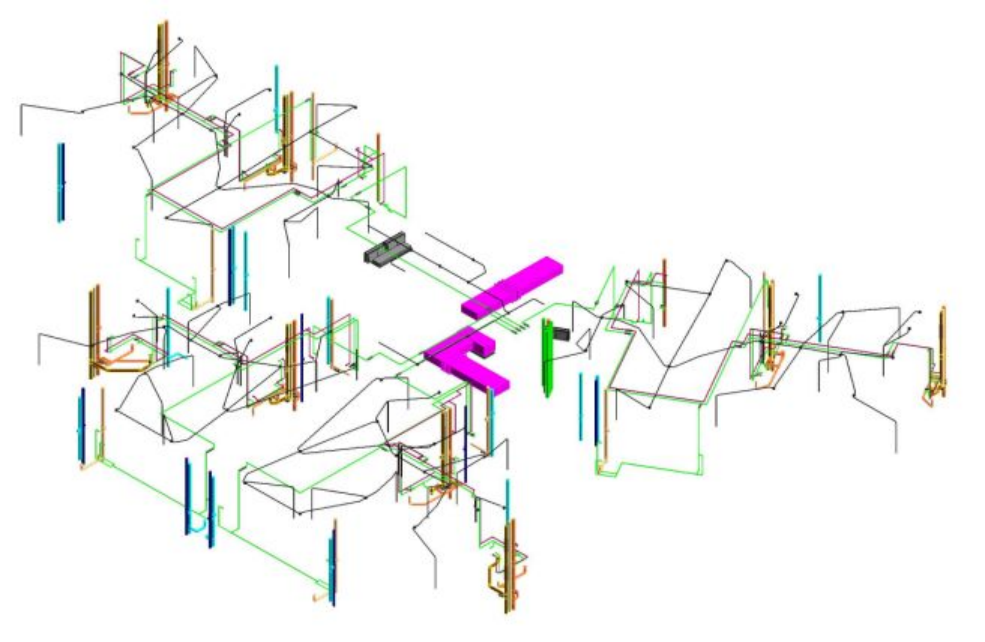

▲B(niǎo)IM綜合管線模型
裝配式建筑技術應用有何優勢？ 該項目采用預制凸窗、預制陽臺、預制疊合樓板、預制空調板、預制樓梯及樓梯隔墻、ALC內隔墻、集成廚衛、BIM技術和鋁模+全現澆混凝土外墻施工工藝，形成了先進的裝配式建筑體系。全混凝土外墻，內外墻全部取消砌筑、抹灰等濕作業，不僅提高建筑質量，而且減少建筑垃圾排放，大大改善現場施工作業環境。該項目是江門地區首個通過技術認定的裝配式建筑項目，為江門裝配式建筑的推廣樹立示范帶頭作用。 江門市“無廢城市”的宣傳口號與logo 江門市“無廢城市”的宣傳口號為： “創無廢城市 建綠色僑都” 江門市“無廢城市”的形象標識如下：
